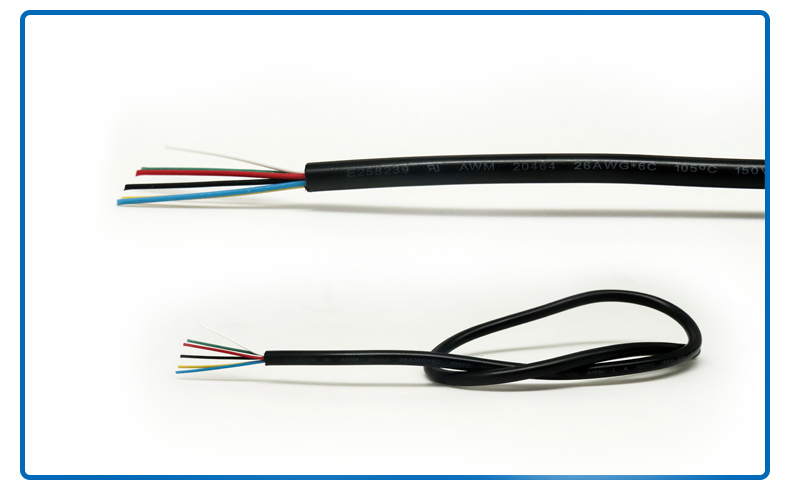

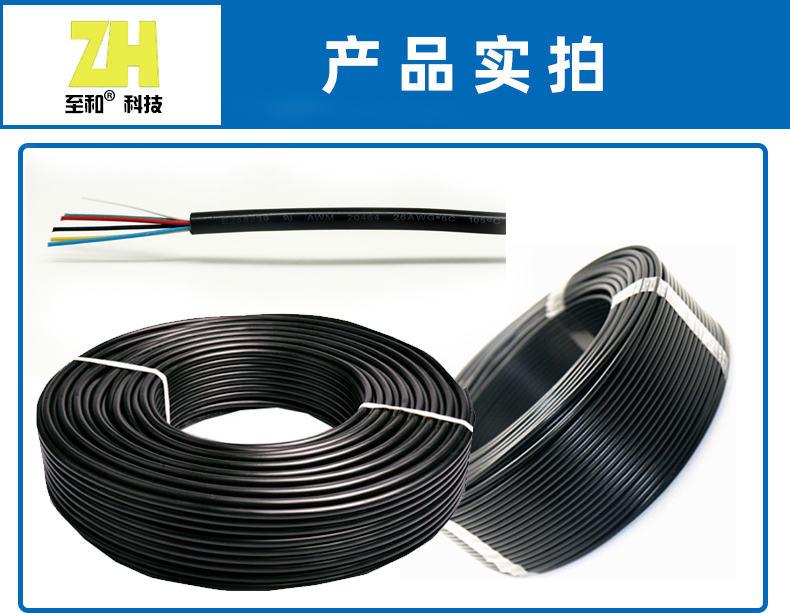

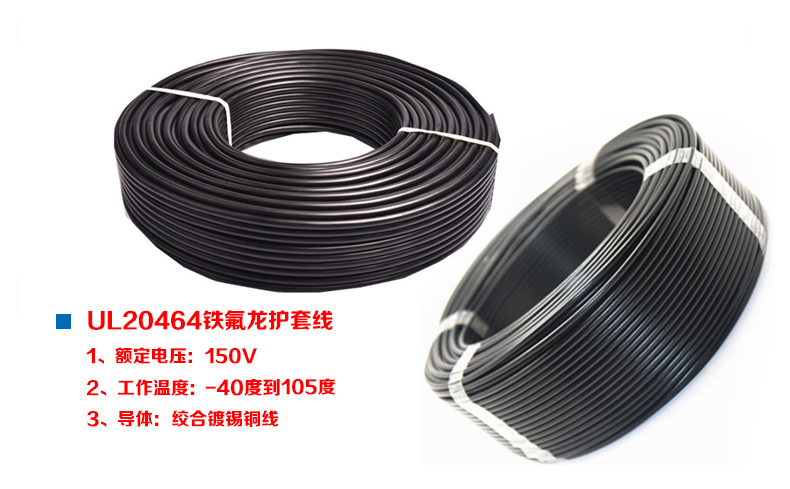

UL20464電機多芯護套線  FEP絕緣PVC護套線

技術參數

Technical Data

◆額定電壓：150V

◆溫度范圍：-40℃～+105℃

◆導體：鍍錫銅線

◆絕緣體：FEP

◆外被：PVC

◆安全標準：UL758

◆顏色：標準色

◆Nominal Voltage:300/500V

◆Temperature Range:-40℃ to +105℃

◆Conductor:Tinned Copper

◆Insulation:FEP

◆Jacket:PVC

◆Standards for Safety:UL758

◆Colours:Standard Color

產品特性

Characteristic

2芯或以上導體可以根據客戶需要相同規格，多種規格自由組合定制，也可根據需要增加屏蔽層。

The conductor with 2 or more cores can be customized according to the same specifications and various specifications.Shielding layers can also be added as needed.

適用范圍

Application

適用于家用電器，熱水器，飲水機，電熱供暖器，電動摩托車，電動單車，電動三輪車和其他電動助力車輛，特別適合于電機，電池控制系統等部位用線。

For household appliances, water heaters, drinking fountains, electric heaters, electric motorcycles, electric bicycles, three-wheeler and other electric vehicles, especially for motor, battery control systems and other parts of the line.

產品結構

Structure

型號  Trade   No

導 體/Conductor

絕緣體                                   Insulation

被覆體               Jackte

包裝 Packing

截面積Cross Sectional Area (mm²)

構造Construction NO.^×φmm

直徑Diameter                mm

絕緣厚度 Insulation Thickness (mm)

絕緣外徑 Insulation Diameter mm

最小被覆厚度 Minimum Jackte      Thickness (mm)

完成外徑 Over Diameter mm

米/卷       Mt/coils

(2芯24AWG）

0.21

12×0.15

0.61

0.2

0.95

0.5

4.0±0.2

500

(3芯24AWG）

0.21

12×0.15

0.61

0.95

4.0±0.2

(4芯24AWG）

0.21

12×0.15

0.61

0.95

4.0±0.2

(5芯24AWG）

0.21

12×0.15

0.61

0.95

4.0±0.2

300

(6芯24AWG）

0.21

12×0.15

0.61

0.95

4.0±0.2

(7芯24AWG）

0.21

12×0.15

0.61

0.95

4.0±0.2

(8芯24AWG）

0.21

12×0.15

0.61

0.95

6.0±0.2

(9芯24AWG）

0.21

12×0.15

0.61

0.95

6.0±0.2

(10芯24AWG）

0.21

12×0.15

0.61

0.95

6.0±0.2

(11芯24AWG）

0.21

12×0.15

0.61

0.95

6.0±0.2

(12芯24AWG）

0.21

12×0.15

0.61

0.95

6.0±0.2

(14芯24AWG）

0.21

12×0.15

0.61

0.95

6.0±0.2

(3芯24AWG+5芯16AWG）

0.21

12×0.15

0.61

0.95

6.5±0.2

200

1.31

19×0.30

1.6

2.0

(3芯24AWG+6芯16AWG）

0.21

12×0.15

0.61

0.95

6.5±0.2

1.31

19×0.30

1.6

2.0

(3芯26AWG+5芯18AWG）

0.13

7×0.16

0.48

0.9

6.5±0.2

0.824

19×0.235

1.18

1.7

(3芯26AWG+6芯18AWG）

0.13

7×0.16

0.48

0.9

6.5±0.2

0.824

19×0.235

1.18

1.7

注：可根據供需雙方協議生產其它規格的產品。
